在住宅小区建设开发过程中,雨水利用空间比较大,而且利用形式丰富,在新型住宅小区建设中占有十分重要的地位。下面我们来看雨水利用系统的方式和工艺。



雨水直接利用系统


雨水的直接利用是指由集水沟、输水管道、截污装置、储存设备、净水设备、配水管道组成的系统,根据雨水区域不同,又可分为屋面雨水利用、道路雨水利用、绿地雨水利用。


1.屋面雨水利用

屋面雨水利用是指利用建筑物与屋顶或天台等暴露的区域,作为集雨面收集雨水利用的系统。屋面相较于其它区域,收集的雨水直接来自于天空,水质相对较高,pH呈中性,硬度低,只需要进行简单的处理,便可用于消防、浇灌、景观、洗车用水。  在设计屋面雨水搜集利用系统时,需注意以下几点:


(1)屋顶材料宜选择金属、陶片、混凝土材料,石棉等易渗湿、水解的材料不宜作为采集材料,石棉纤维可能会进入收集系统,此外部分材料含铅等重金属,也不宜作为集水屋顶;

(2)雨水弃流装置应依据当地实测降水情况设计,若无当地实测资料,弃流厚度宜在2~3mm,根据弃流厚度与实际集水面积,计算初期雨水弃流装置体积,当集满雨水后,利用自动或手动的阀门,将雨水进入调节池,自控式主要应用于虹吸式屋面雨水收集系统;

(3)雨水调节池有效蓄水容积,参照GB50400—2016《建筑与小区雨水利用工程技术规范》公式计算;

(4)蓄水池应配套简单的处理系统,并与喷洒系统、消防系统等水使用系统相连接,也可直接通过渗透管沟补充地下水,蓄水池可设置在屋顶、地面或底下,储存设施需有溢流装置,大型建筑一般设置在地下;

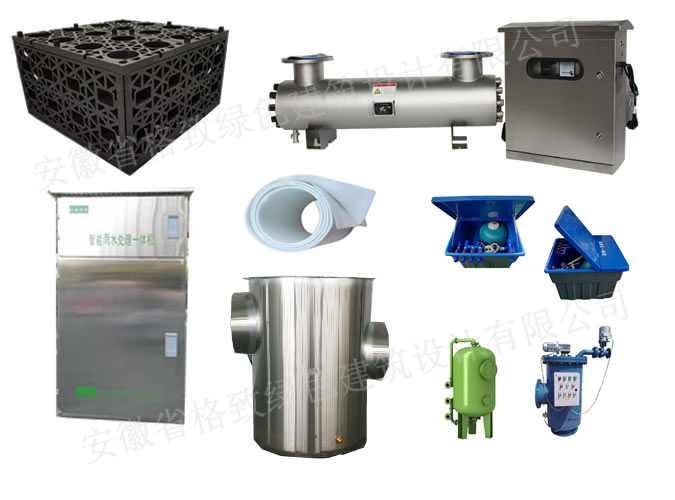

(5)蓄水池需要由耐酸、耐碱对水无污染材料制作,市场上已有比较成熟、廉价成本低、安装方便、无需维护、承压能力较强的雨水蓄水模块技术;

(6)应据实际需求设计蓄水处理工艺,基本的处理包括过滤、消毒,但在酸雨区等水质较差的区域,或空气质量较差的时间段降水,还需使用混凝剂,以吸附杂质,若直接过滤水中COD、ss去除效果并不理想,若用户对水质量要求较高,还可配备更深层次的处理设备;

(7)采用生物方法处理雨水时,对水质要求较高,需增加深度处理装置。


2.道路雨水、绿地雨水利用

道路雨水是指将非建筑面集雨面雨水搜集利用的系统,道路雨水质量相对更差,水质受路面材料、降雨量、降雨间隔、交通、路面卫生等因素影响。绿地雨水是指利用绿地收集利用雨水的系统,其主要通过绿地的渗透、植物吸收作用收集利用雨水,利用的雨水水量较少,但可初步净化雨水,水质相对较高。


基于绿色建筑住区面积、人口以及绿化率等确定具体的雨水收集与处理工艺,一般在高层建筑住区内由于雨水位置较为复杂,因此可以将屋面、广场、停车场以及道路中的雨水进行收集,以此提高对中水的利用效益。但是由于各种区域的雨水水质不同,其污染程度也就不同,因此需要进行特殊处理以及实现雨水的综合利用。


确定雨水收集的工艺。由于雨水相对污染比较小,其只需要经过沉淀消毒之后就可以应用到绿化灌溉等方面。如果住区内有水体景观经过处理后的雨水就可以应该到景观水体中,这样不仅可以补充景观的水体,而且还能实现雨水储存的效果。


雨水收集与处理技术集成系统主要包括雨水的汇集、储存与利用,由于雨水存在不易控制流量的特点,因此汇集雨水比较困难,尤其是在我国建筑高度不断上升的情况下,对于屋顶雨水的汇集控制更加困难。目前对于雨水的汇集主要是通过良好的渗水性材料进行实施。石英砂过滤器过滤时,当滤层阻力达到0.05MPa时,滤室用反冲洗泵进行反洗,冲洗滤层截留的污物,反冲洗历时7~10min,反洗水排水入调节池。消毒:中水处理必须设置消毒设置,本处理系统采用二氧化氯发生器,家氯量5~8mg/L,清水池内消毒接触时间应大于30min。二氧化氯发生器为全自动工作和投加方式。
