设置在楼板上侧，自下而上有混凝土楼板基层、保温隔声板（石墨EPS隔声保温复合板）、混凝土保护层（内含钢丝网片）构成，起保温、隔声作用的楼地面构造系统。

保温隔声板

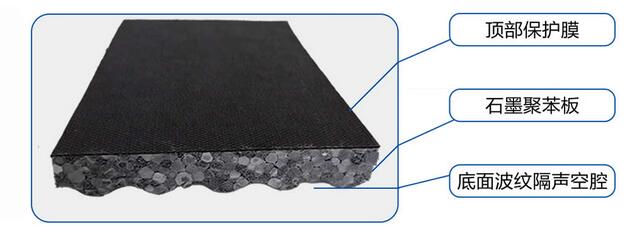

对石墨模塑聚苯板进行加工后，在其顶面覆盖保护膜、将其底面切割成波纹状，用于建筑楼地面保温、隔声的复合板，其构造示意图如下。

竖向隔声片

由 EPE 珍珠棉（发泡聚乙烯）材料制成，设置在保温隔声板、混凝土保护层与墙体之间竖向隔声材料；单面附有胶粘层。

防水胶带

粘贴在保温隔声板拼缝、竖向隔声片之间拼缝或者保温隔声板与竖向隔声片之间的拼缝上，防止混凝土振捣时水泥浆向下渗漏，起临时密封作用的单面胶粘带。

建筑楼地面保温隔声系统性能要求

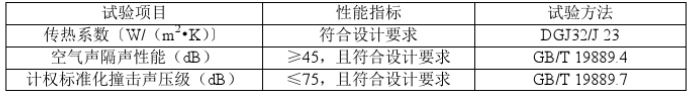

建筑楼地面保温隔声系统性能指标

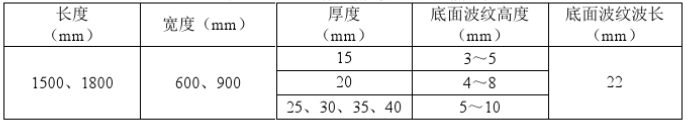

保温隔声板主要规格尺寸

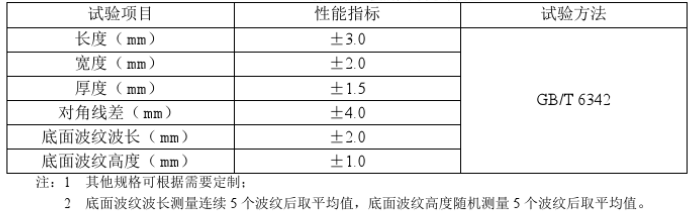

保温隔声板尺寸允许偏差

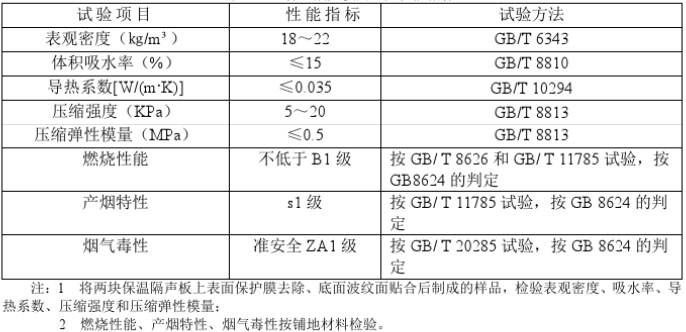

保温隔声板主要性能指标

建筑楼地面保温隔声系统基本构造

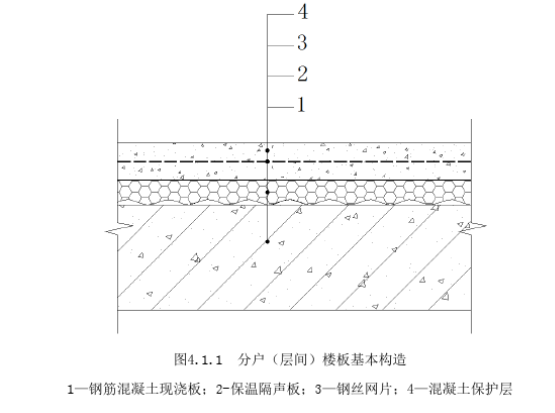

建筑楼地面保温隔声系统分户（层间）楼板基本构造宜按图

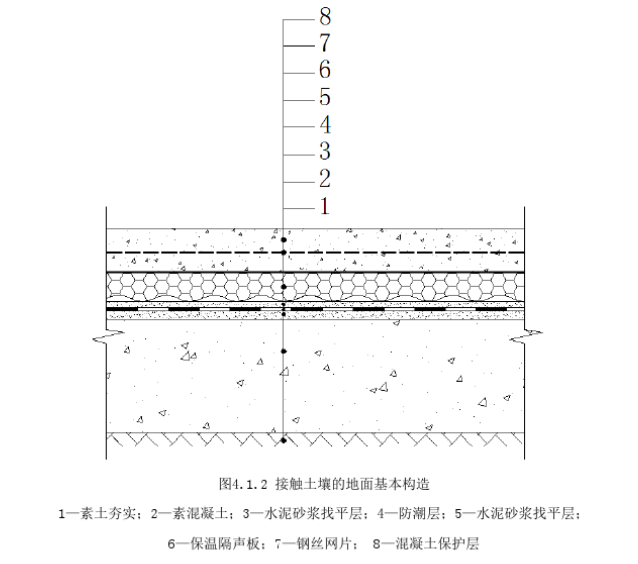

建筑楼地面保温隔声系统接触土壤的地面基本构造宜按图

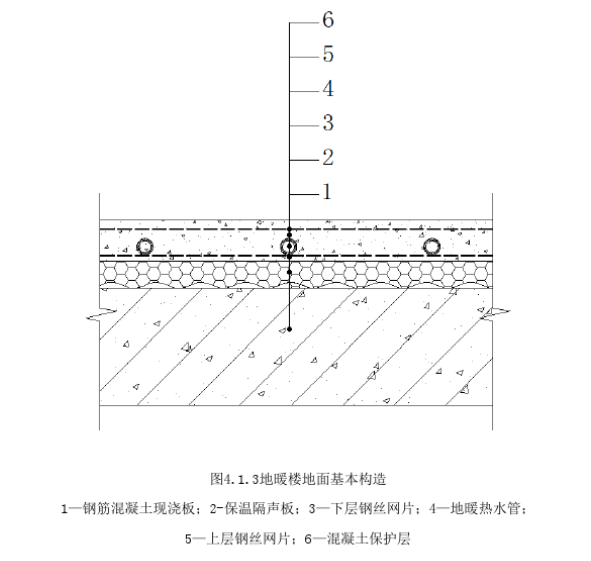

混凝土保护层内可设置地暖热水管，宜按图

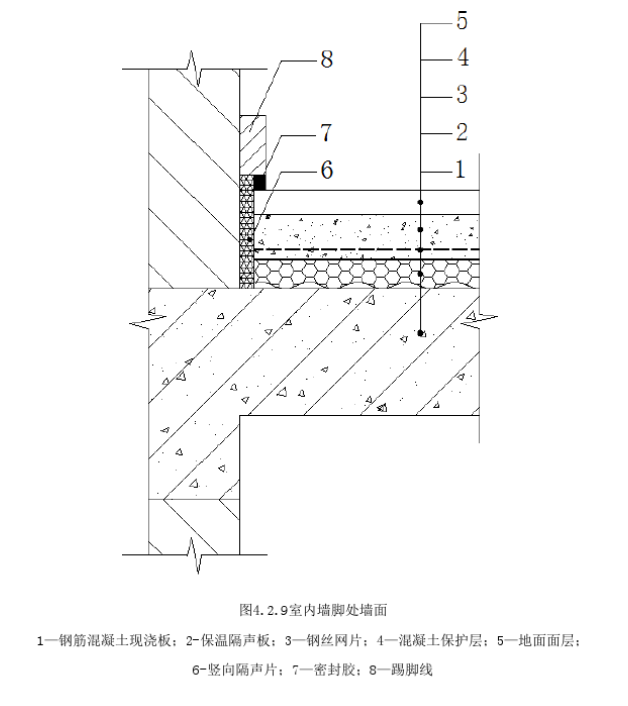

室内墙脚处墙面应粘贴竖向隔声片，将保温隔声板、混凝土保护层与墙体隔开。竖向隔声片应高于混凝土保护层表面。宜按图

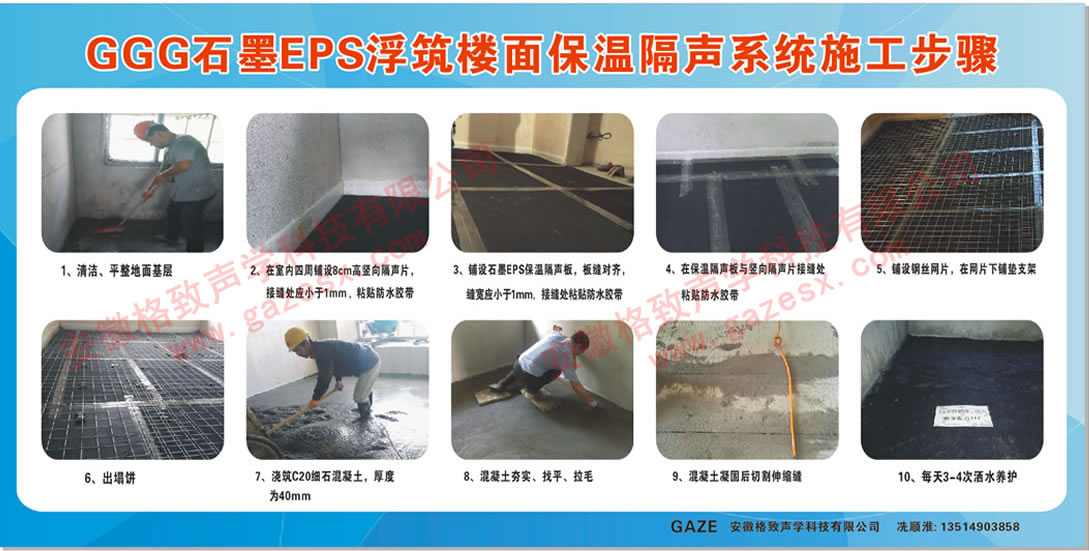

建筑楼地面保温隔声系统施工工艺

1、清洁、平整地面基层；

2、在室内四周铺设竖向隔声片，接缝处粘贴防水胶带；

3、铺设石墨EPS保温隔声板，板缝对齐，接缝处粘贴防水胶带；

4、在保温隔声板与竖向隔声片接缝处粘贴专用防水胶带；

5、铺设钢丝网片，在网片下铺垫支架；

6、出塌饼；

7、浇筑细石混凝土；

8、混凝土找平、拉毛；

9、混凝土凝固后切割伸缩缝；

10、洒水养护。
