上海地标《绿色建筑评价标准》-年径流污染控制率怎么算？

《绿色建筑评价标准》DG/TJ08-2090-2020。注意：本标准7月1日起正式施行！没错，已经施行了！

与2019版国标相比，上海地标中对于海绵城市的要求具有两大特点：

特点1：强化海绵城市设计要求

对接上海市海绵城市规划建设管理办法和海绵专篇编制深度要求，将“用地面积大于2 万平方米的建筑与小区项目应进行海绵城市设计”作为控制项提出，有利于实现海绵城市的精细化设计，为后期落实提供技术支撑。

特点2：增加径流污染控制要求

在径流总量控制的基础上，增加年径流污染控制率得分项，引导项目在海绵城市方案制定上优先选择具有调蓄与净化功能的设施，以绿为主，绿灰结合，实现真正的“渗、滞、蓄、净、用、排”。

所以，今天我们的地标系列第一讲就是“ 年径流污染控制率是什么？怎么算？ ”

01 上海新地标对于径流控制的要求

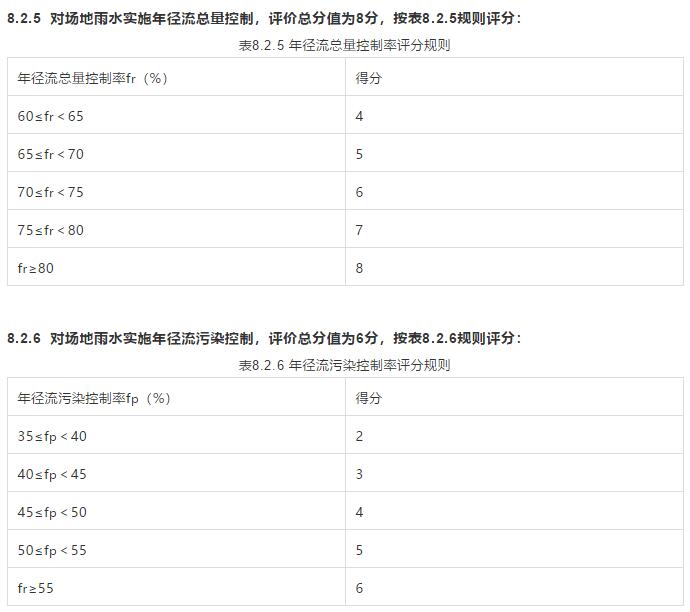

《绿色建筑评价标准》DG/TJ08-2090-2020中环境宜居章节第8.2.5条和第8.2.6条分别提出了关于径流总量控制和径流污染控制的得分项，具体如下：

02 年径流污染控制率是什么

年径流总量控制率相信大家现在都很了解了，毕竟从14版国标开始就有这个指标要求了。那么年径流污染控制率是什么呢？

径流污染控制目标的首次出现是在《海绵城市建设技术指南——低影响开发雨水系统构建》（试行），其提出一般可采用SS作为径流污染物控制指标，低影响开发雨水系统的年SS总量去除率一般可达到40-60%。

地标中提出的年径流污染控制率也是以SS计，基本可以等同于年SS总量去除率。

03 年径流污染控制率怎么计算

划重点啦！

首先我们看其计算公式

年径流污染控制率（以SS计）= 年SS总量去除率 = 年径流总量控制率 × 低影响开发设施对SS的平均去除率

从公式可以看出，计算该指标关键点其实就是知道年径流总量控制率和低影响开发设施对SS的平均去除率。

我们将年SS总量去除率的计算分为3步

Step 1 ：年径流总量控制率（fr）计算

请注意！

这个年径流总量控制率不是我们定的设计目标，而是设计后实际达到的年径流总量控制率，一般情况是大于等于设计目标的。

一般实际年径流总量控制率的计算采用两种方法，以上海市为例。

【举例】

若已知项目实际控制容积（不含渗透设施）为100m³，换算得到实际可达到的设计降雨量为20mm，则实际年径流总量控制率计算如下：

方法一：插值法

该方法很基础，故不列公式，直接举例说明。

（1）查表判断设计降雨量对应区间：设计降雨量20mm对应的年径流总量控制率在70%（18.7mm）~75%（22.2mm）中间。

（2）插值法计算，得到20mm对应的年径流总量控制率

fr=70%+（75%-70%）×（20-18.7）/（22.2-18.7）=71.9%

方法二：模拟法

该方法为团队研究成果，原理就是基于既有对应数据拟合年径流总量控制率和设计降雨量关系函数，感兴趣的小伙伴可直接搜索文末的参考文献。

每个城市关系模型不同，以上海市为例：

fr=1-EXP（0.0005*H实际^2-0.0741*H实际）

将20mm代入公式，得到fr=70.2%

总结：与插值法相比，模拟法误差较小，且可在excel中直接链接计算。

Step 2 ：低影响开发设施对SS平均去除率（Lp）计算

因为是平均去除率，所以肯定需要针对每一种低影响开发设施做加权。加权基数为各低影响开发设施的控制容积（Vi）和污染物去除率（Lpi）。

请注意！

是容积加权，不是面积！

即：

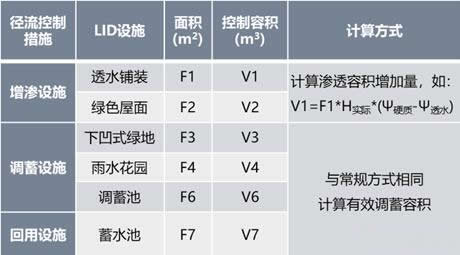

其中常用LID设施的控制容积Vi计算如下：

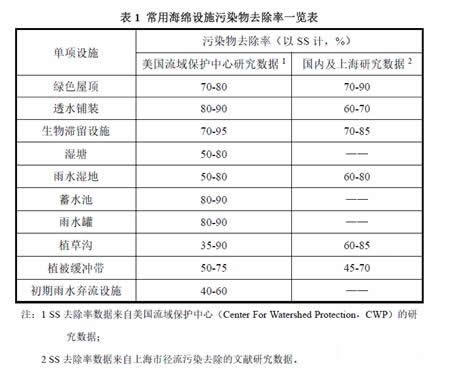

常用LID设施的污染物去除率Lpi，可参考海绵城市建设技术指南或各地的海绵标准导则。

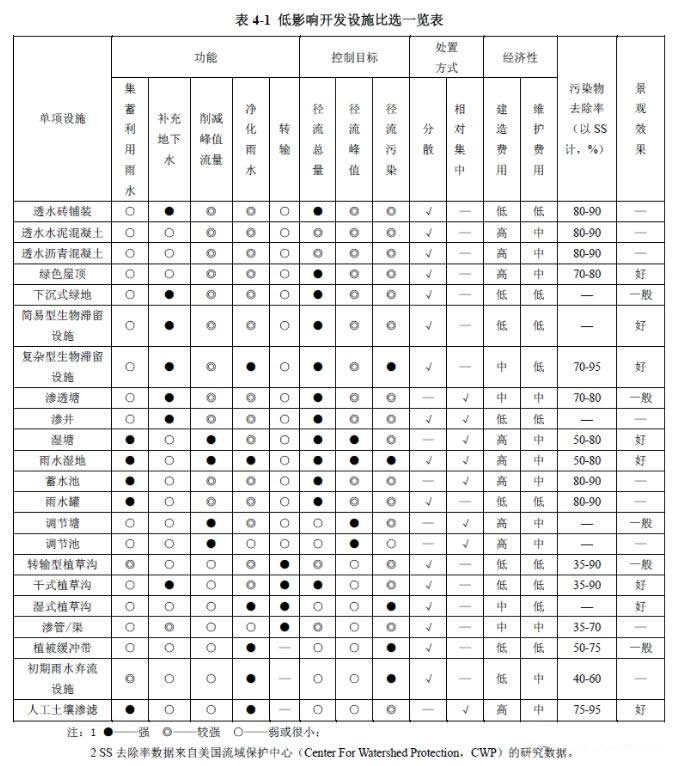

引自：《海绵城市建设技术指南-低影响开发雨水系统构建》试行

【举例】

若已知项目实际控制容积（不含渗透设施）为100m³，换算得到实际可达到的设计降雨量为20mm，采用透水铺装（1000㎡）、雨水花园和蓄水池三种措施，雨水花园和蓄水池的控制容积分别为20m³、80m³。则低影响开发设施对SS的平均去除率如下表，结果为77.7%。

Step 3 ：年SS总量去除率（fp）计算

年SS总量去除率 = 年径流总量控制率 × 低影响开发设施对SS的平均去除率

【举例】

经过前两步计算，年径流总量控制率为71.9%，低影响开发设施对SS的平均去除率为77.7%，则年SS总量去除率=71.9%×77.7%=55.9%，即年径流污染控制率（以SS计）为55.9%。

 写在最后

1、本文所提出的计算方法依托于容积法，未考虑汇水分区和项目的设施布局位置，因此仅适用于绿建咨询顾问开展评价工作。海绵城市顾问应针对每个汇水分区分别计算后加权得到项目可达到的年径流总量控制率和年径流污染控制率。

2、本文仅提供一种相对合理的年径流污染控制率计算方法，如有其他方法，欢迎与我们共同探讨~

参考文献：

邹寒, 高月霞. 基于既有数据的年径流总量控制率与设计降雨量模型拟合方法研究[J]. 给水排水, 2017, 43(001):28-32.
